Schleusentyp FH

Das Sicherheitsschleusengeländer Typ FH hat eine ähnliche Funktweise wie der Typ F. Es unterscheidet sich nur durch seine etwas ausgeklügelte Mechanik und den dadurch geringerten Raumbedarf im Betrieb.

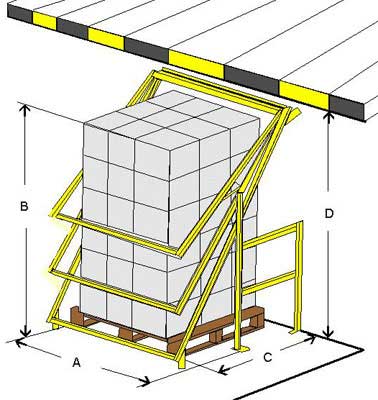

Skizze einer Sicherheitsschleuse: Schleusentyp FH

Skizze einer Sicherheitsschleuse: Schleusentyp FH

Raumbedarf: Sicherheitsschleusengeländer Typ T1

A = Baubreite B = Lastenhöhe C = Lastentiefe D = Deckenhöhe
1600 – 2500 mm 1720 mm 1400 mm 2040 mm

Raumbedarf: Sicherheitsschleusengeländer Typ T2

A = Baubreite B = Lastenhöhe C = Lastentiefe D = Deckenhöhe
1600 – 2500 mm 1940 mm 1400 mm 2260 mm

Raumbedarf: Sicherheitsschleusengeländer Typ T3

A = Baubreite B = Lastenhöhe C = Lastentiefe D = Deckenhöhe
1600 – 2500 mm 2250 mm 1400 mm 2450 mm
